| 达标车型编号 公示中 |
| 生产企业 | 东莞中集专用车有限公司 | ||||||||||
| 产品型号 | ZJV9403TPDG | 产品名称 | 平板半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 9500,9000,8500×2550×3000,2750,1560,1510,1480 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） | 9400,8900,8400×2550×—— | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5800,6000,6350 | ||||||||
| 支撑装置型号 | A400C,A300C,E100, 28T(XZ80000/25) | 转向轴数量（个） | 不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,11R22.5 12PR,11R22.5 16PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 26 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | BH-KZ50A,KZ10,50-D200 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50号 | 牵引销座板离地高度（mm） | 1215 | ||||||||
| 半挂车前回转半径（mm） | 1620,1480,1352 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.39 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 8500,8250,8050 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1. 选装前挡板结构型式。选装工具框、爬梯。 2. 车长/轴距/前悬/后悬/半挂车前回转半径/牵引销中心轴线到半挂车最后端的水平距离/车辆前轴到货箱前壁内侧的距离的对应关系(mm): 9500/4650+1310+1310/1000/1230/1620/8500/900;9000/4650+1310+1310/750/980/1480/8250/650;8500/4650+1310+1310/450/780/1352/8050/350。3. 当车长9500宽2550时，货箱长*宽：9400*2550。当车长9000宽2550时，货箱长*宽：8900*2550。当车长8500宽2550时，货箱长*宽：8400*2550。4.当长度为8500mm时,对应整备质量为5800KG，额定载质量为34200KG；当长度为9000mm时,整备质量为6000KG，额定载质量为34000KG；当长度为9500mm时,整备质量为6350KG，额定载质量为33650KG. | ||||||||||

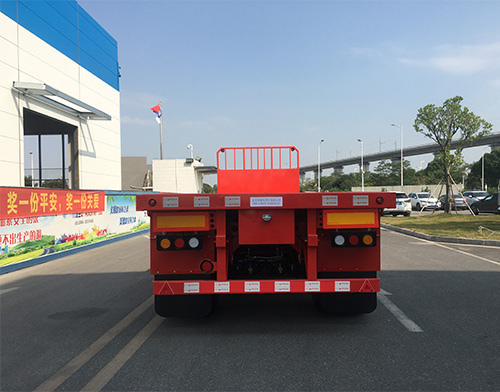

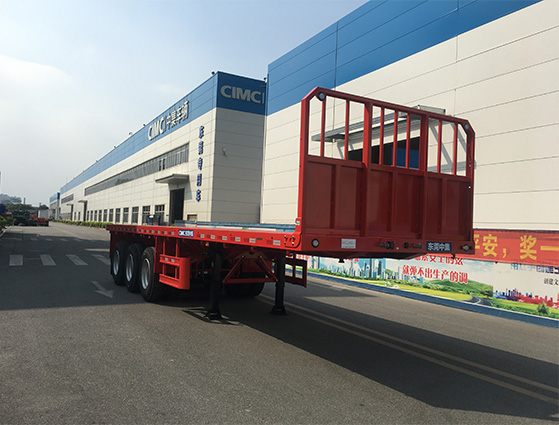

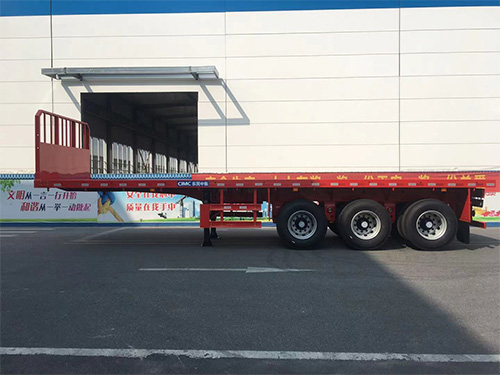

| 选装照片 |
|
||||||||||
