| 达标车型编号 公示中 |
| 生产企业 | 天津市图强专用汽车制造有限公司 | ||||||||||
| 产品型号 | TQP9404CCYE | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 9500,9200,8800×2500,2460,2450×3800,3700,3600,3500,3400,3300,3250,3150,3100,3020 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） | 9410,9110,8710×2380,2400,2420×600,550,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5300,5500,5600,5800 | ||||||||
| 支撑装置型号 | YHD28T,FW28,SQ28 | 转向轴数量（个） | 不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 28 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50号 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 2015,1862,1620,2002,1849,1604,1999,1845,1600 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2190 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 7920,7820,7770 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1.车厢底板至仓栅顶部的高度及对应外形总高度为(mm):1800mm(3020,3100,3150),2000mm(3250,3300,3400),2200mm(3500,3600),2400mm(3700,3800),该车悬架形式为空气悬架,棚杆焊死不可拆卸,选装前档样式,选装侧面样式,选装圆弧形前立柱,选装后门样式,选装内置锁具结构,选装大梁异形孔,选装后部样式,选装号牌板样式,选装尾部标志板安装位置; 2.车长/前悬/轴距/后悬/牵引销至车辆最后端的距离尺寸关系mm:9500/1580/4200+1310+1310/1100/7920;9200/1380/4200+1310+1310/1000/7820;8800/1030/4200+1310+1310/950/7770; 3.车宽/前悬/前回转半径对应关系(mm):2500/1580/2015,2460/1580/2002,2450/1580/1999;2500/1380/1862,2460/1380/1849,2450/1380/1845;2500/1030/1620,2460/1030/1604,2450/1030/1600; 4.整备质量/额定载质量对应关系kg:5300/34700,5500/34500,5600/34400,5800/34200; | ||||||||||

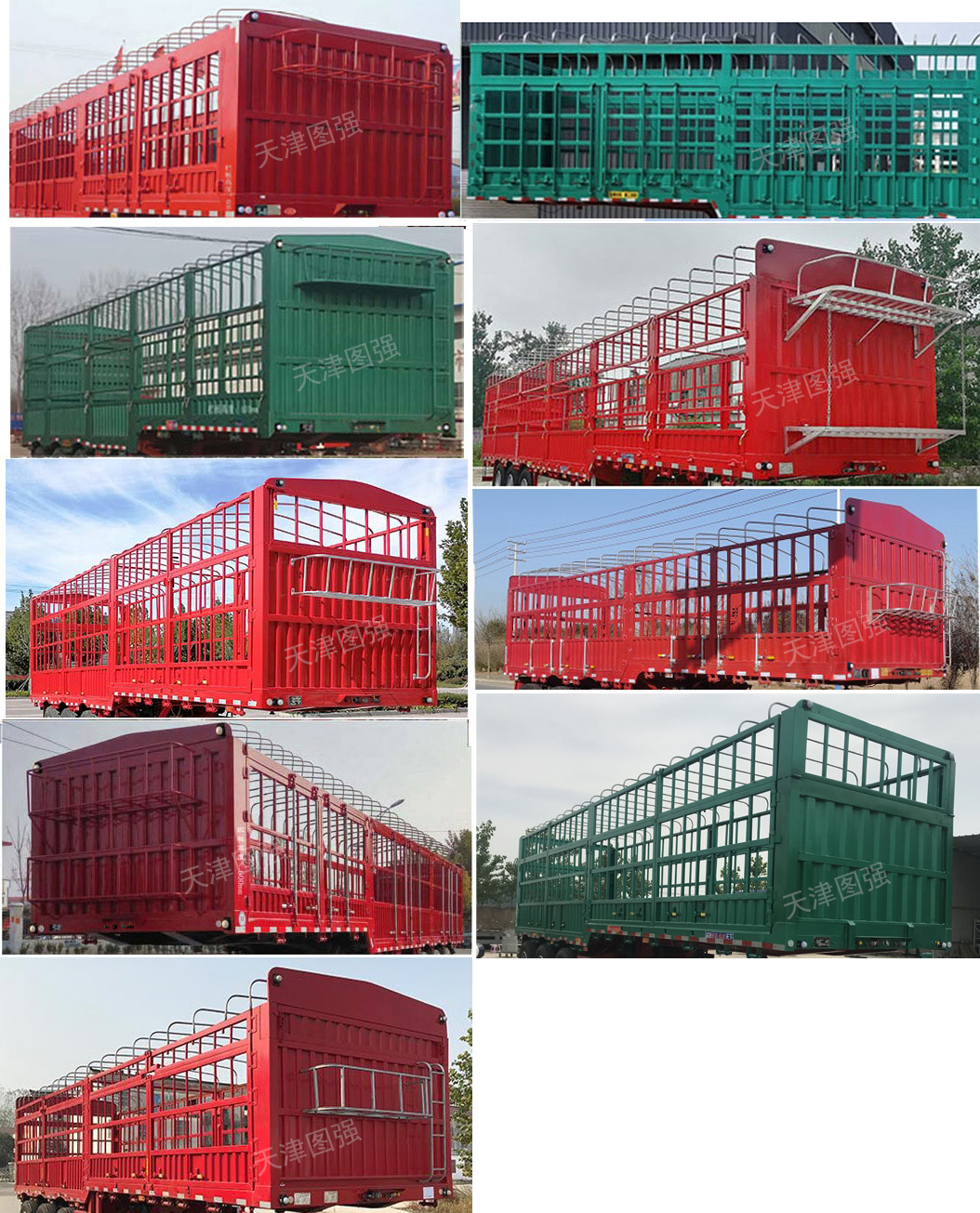

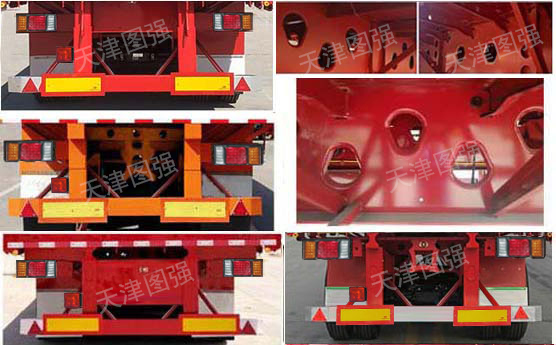

| 选装照片 |

|
||||||||||
